Фильтр параллельноточный ФИПа 2-1,4-0,6

Описание

Фильтр параллельноточный ФИПа 2-1,4-0,6

Срок изготовления: 30 календарных дней

Фильтр ФИПа 2-1,4-0,6 параллельно-точный второй ступени служит для улавливания проскоков солей жёсткости первой ступени в схемах глубокого умягчения исходной воды и используется на водоподготовительных установках электростанций, промышленных и отопительных котельных.

Базовая комплектация

• Фильтр ФИПа в сборе

• Арматура и КИП

• Трубопроводы обвязки

• Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Устройство и принципы работы фильтра ФИПа 2-1,4-0,6

• корпуса;

• нижнего распределительного устройства;

• верхнего распределительного устройства;

• трубопроводов;

• запорной арматуры;

• пробоотборного устройства;

• фильтрующей загрузки.

Условное обозначение

ФИПа 2 — фильтр параллельно-точный второй ступени;

1,4 — диаметр корпуса в метрах;

0,6 — рабочее давление в МПа;

Na — натрий-катионитный.

Корпус цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство (НРУ) типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. Для установки на фундамент у фильтра имеется три опоры, приваренные к нижнему днищу.

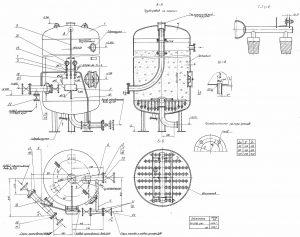

Чертеж фильтр ФИПа 2-1,4-0,6

В нижней части цилиндрической обечайки корпуса фильтра есть лючок, служащий для загрузки фильтрующего материала и периодического осмотра состояния его поверхности.

Фланцевый разъём, находящийся в корпусе фильтра, позволяет осуществлять монтаж и ремонт всех устройств внутри. Фланец, расположенный в центре верхнего днища, снаружи присоединён к трубопроводу, подающему воду на обработку, а в центре нижнего днища расположен патрубок для вывода обработанной воды.

Верхнее распределительное устройство (ВРУ) предназначено для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией.

Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды и равномерное распределение по сечению фильтра промывочной воды и сжатого воздуха. НРУ представляет собой горизонтальную трубчатую систему с щелевыми колпачками.

Во время эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПа 2-1,4-0,6, позволяют переключать все потоки воды и сжатого воздуха, обеспечивая следующее:

• подвод воды к фильтру для дальнейшей обработки;
• отвод обработанной воды из фильтра;
• подвод регенерационного раствора;
• подвод взрыхляющей воды;
• отвод взрыхляющей воды;
• отвод регенерационного раствора, первого фильтрата и отмывочной воды;
• выгрузку фильтрующего материала.

Схема параллельноточного фильтра ФИПа 2-1,4-0,6

А — подвод исходной и отмывочной воды;
Б — отвод обработанной воды;
В — подвод регенерационного раствора;
Г — подвод взрыхляющей воды;
Д — бак отмывочной воды;
И — отвод взрыхляющей воды;
Ж — отвод регенерационного раствора, отмывочной воды и первого фильтрата;
К — подвод сжатого воздуха (в фильтрах диаметром свыше 1000 мм);

Устройство для отбора проб состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, обработанной воды, манометров и вентилей, показывающих давление до и после фильтра.

Материалы изготовления фильтра ФИПа-II-1,4-0,6

• Корпус и трубопроводы — углеродистая сталь;
• Верхнее распределительное устройство — нержавеющая сталь;
• Нижнее распределительно устройство — нержавеющая сталь.

Принцип работы фильтра

Обработка воды методом натрий-катионирования заключается в фильтровании её через слой катионита, содержащего в качестве обменных ионов катионы натрия. При этом катионит поглощает из воды ионы Ca2+и Mg2+, обусловливающие её жесткость, а в воду переходят эквивалентное количество Na+ из катионита.

Рабочая обменная способность натрий-катионита истощается в процессе фильтрования жесткой воды и в дальнейшем происходит процесс регенерации натрий-катионита с вытеснением из него ранее поглощенных ионов кальция и магния 6% раствором поваренной соли NaCl.

Под давлением 0,6 МПа вода, прошедшая обработку на натрий-катионитных фильтрах первой ступени, поступает в натрий-катионитный фильтр второй ступени ФИПа 2-1,4-0,6 Na и проходит через слой зернистого ионообменного материала — сульфоугля или катионита КУ-2, в направлении сверху вниз.

Под давлением вода поступает в фильтр и проходит через слой катионита в Na-форме в направлении сверху вниз. Умягчение воды происходит путём обмена ионов Ca2+ и Mg2+ на эквивалентное количество ионов Na2+— ионитовой загрузки.

Цикл работы ФИПа-II-1,4-0,6 Na второй ступени включает следующие операции:

1. умягчение;
2. взрыхление;
3. регенерация;
4. отмывка.

Взрыхление устраняет уплотнение катионита, препятствующего свободному доступу регенерационного раствора к его зернам.

Регенерация катионита для обогащения его ионами Na+ производится 5-8%-ым раствором NaCl. По окончанию процесса регенерации производится отмывка ионно-обменного материала от регенерационного раствора и продуктов регенерации.
